Der Bahnhof Grünberg soll natürlich auch in der Lage sein, am FREMO-Streckenblock teilzunehmen. Der bekannteste Weg zur Anbindung an den Streckenblock ist dabei die Blockkiste mit ihrer analogen Bahnhofs-Schnittstelle in Relaistechnik.
Da wir unseren Bahnhof vollständig mit Loconet steuern, haben wir uns aber dafür entschieden, die LN2Block-Implementierung von DKap einzusetzen. Es handelt sich dabei um eine Zusatzplatine für einen Arduino Nano, die sich um die Anbindung der elektronischen Block-Schnittstelle (9-polige Buchse) an das Loconet kümmert. Zusätzlich hat die Platine noch einen Anschluss für einen Gleiskontakt, ein Schlüsselinterface und ein kleines Display zur Zustandsüberwachung. Die Umsetzung des Kommunikationsprotokolls für die elektronische Block-Schnittstelle und die Kommunikation im Loconet erfolgt durch ein Programm auf dem Arduino.
Für den Bahnhof Grünberg haben wir für jede Richtung eine solche LN2Block-Platine vorgesehen, auch für den Abzweig nach Lollar, bei dem das im Original nicht der Fall war. Man weiß ja nie, welche Strecken im FREMO-Betrieb da angeschlossen werden.
Die LN2Block-Platine stellt keine Bedienoberfläche zur Verfügung. Diese muss extern bereitgestellt werden, wie zum Beispiel durch die Integration in ein Spurplanstellwerk. Für unseren Bahnhof Grünberg mit seinem mechanischen Stellwerk soll Felderblock zum Einsatz kommen. In diesem Bereich gibt es aktuell gerade einige sehr interessante Implementierungsansätze von möglichst realistischen Varianten mit feinen Hebeln und durch Servos beweglichen Feldern bis zu einfacheren Varianten mit Tastern und LEDs. Um einen robusten und einfachen Aufbau realisieren zu können, der hoffentlich auch den rauen FREMO-Betrieb überlebt, haben wir uns für letztere Variante entschieden.

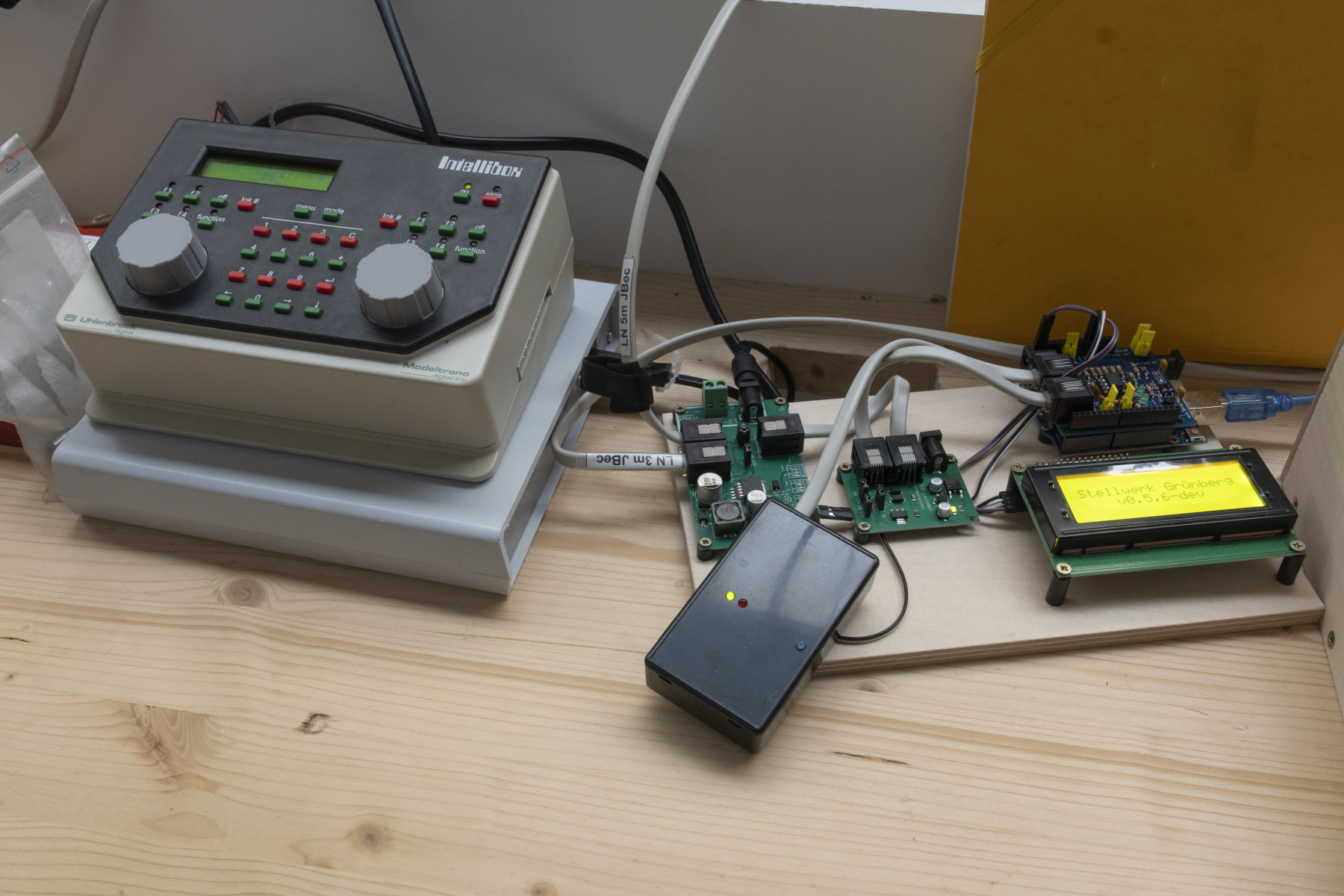

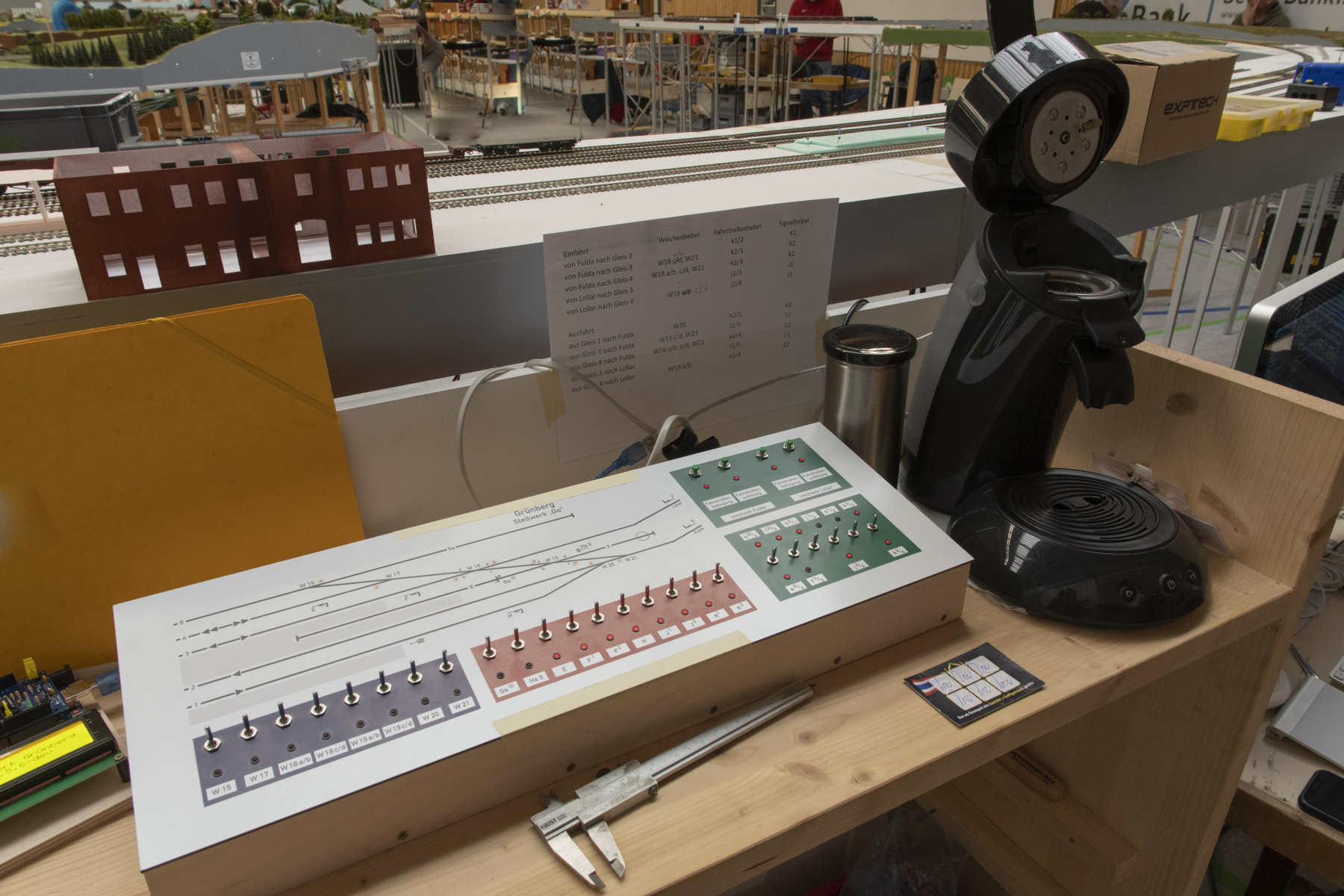

Im folgenden Bild ist ein primitiver Prototyp für die Bedienoberfläche zu sehen, mit dem erstmal nur die Funktion der Block-Anbindung des Bahnhofs getestet werden soll. Parallel dazu laufen Arbeiten, alle LEDs, Taster und das Loconet-Interface auf einer Platine zu integrieren. Das reduziert den Verkabelungsaufwand deutlich und sorgt dafür, dass sich alle Elemente immer gleich an der richtigen Position für den Einbau in ein Gehäuse befinden. Als Erweiterung wird es dann noch eine zweite Platine mit Fahrstraßenhebeln geben, so dass diese Platinen nicht nur für den Streckenblock, sondern auch für den als nächste Ausbaustufe zu realisierenden Bahnhofsblock verwendet werden können.

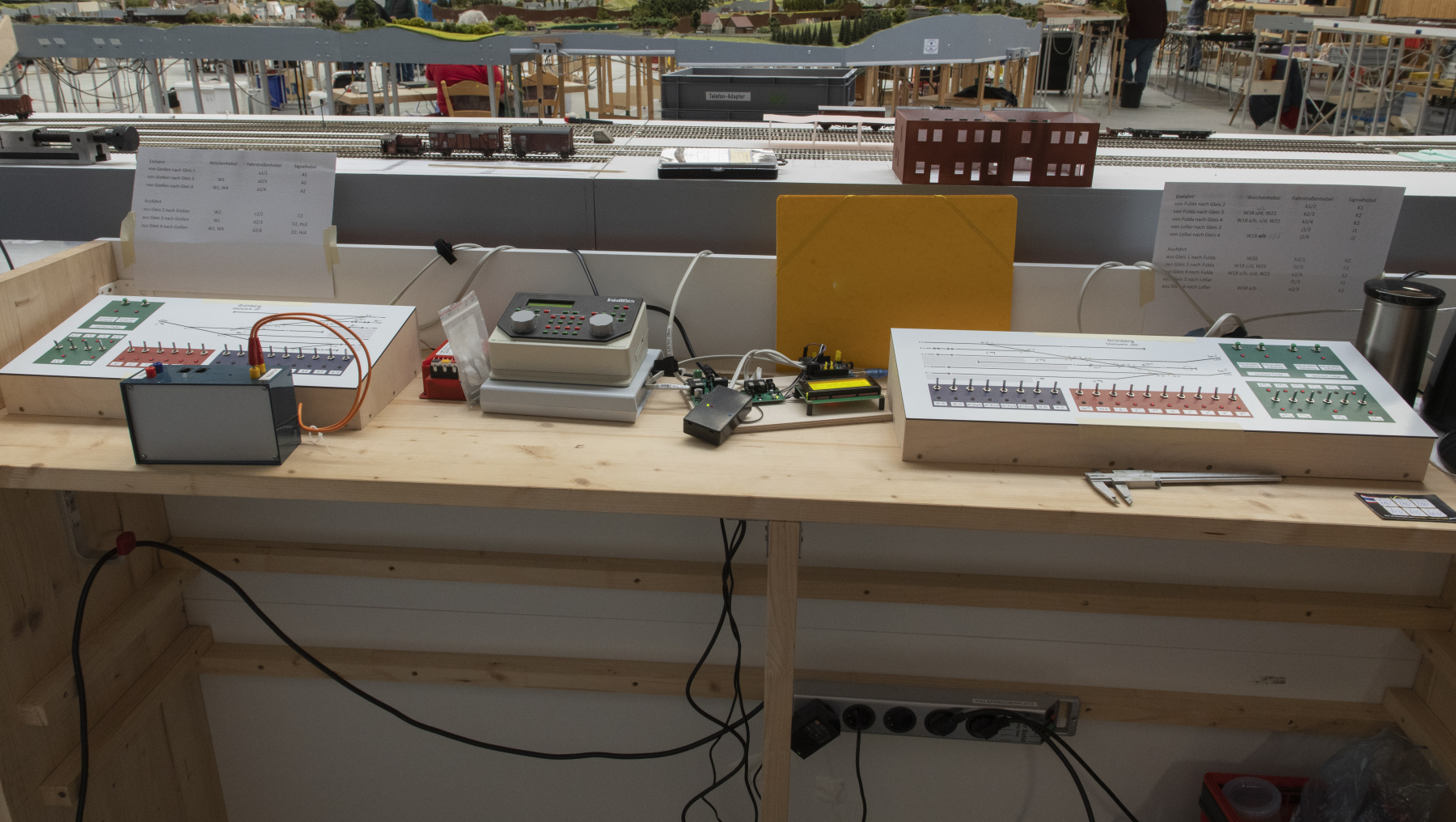

Mit diesen Komponenten kann nun schon ein erster Test des Streckenblocks vorgenommen werden. Im folgenden Bild sieht man in der linken Hälfte die Bedienoberfläche des Felderblocks und die LN2Block-Platine für den Bahnhof Grünberg. Rechts ist eine Blockkiste mit einem Bahnhofssimulator zu sehen, die das Gegenstück des Streckenblocks bildet.
Für die Integration in das Stellwerk muss dieses nun als Nächstes die passenden Botschaften zur Stellung der Signale über Loconet an die LN2Block-Platine schicken und umgekehrt auf die Botschaften der Platine reagieren, um die Bedienung der Ausfahrtsignale zu sperren oder freizugeben. Dies ist nun der nächste Schritt.
